石英砂过滤器中水处理技术方案
污水处理中水打入循环水治理方案
絮凝沉淀一体机+机械过滤法
一体化加药絮凝沉淀池+石英砂过滤器+活性炭过滤器
设
计
方
案
===========================================================
编制单位：石家庄工泉水处理科技有限公司
编 制 人：侯颖 (设计工程师)
联 系 人：位恩
联系电话：15200035554
第一章 概 述
1、工程概况:
根据贵公司提供的数据，污水处理中水打入循环水池技术要求
1、按照中水打入循环水池方案进行设备配置及施工。
的反洗等需要的水泵及其配套设备，系统设备配置要完整。要求所有水泵考虑一备一用的配置。
3、从污水处理厂到发电循环水池的水泵及管道上安装流量
表计等，要使用国内品牌产品，运行可靠性为中上等水平。
4对各设备需要的配电设备:电机采用国家对节能电机的
要求进行购置，开关及控制设备要求采用品牌设备，水泵的启停采用自动控制。水位的显示采用数字仪表。
5项目包括土建、设备购置、安装、调试等工作。
2、设计依据：
|
设备名称 |
设备型号 |
数量 |
备注 |
|
一体化絮凝沉淀机 |
DG-60H高配自动投加 3500*1500*2000（mm）（内外加固） |
1套 |
设备外观精美大方，结构复杂，外，内部喷涂环氧防腐沥青漆 |
|
石英砂过滤器 |
GQSYS-DN1000*2600 |
2套 |
碳钢防腐，可以地埋可地面放置 |
|
活性炭过滤器 |
GQHXT-DN1000*2600 |
1套 |
过滤量为200m3/h、罐体直径2800mm； 单罐处理量70t/h，罐体数量3只； |
二、设计和制造标准
设备的制作、性能试验、检验和材料、包装、运输应符合：
JB/T2932-1999 水处理设备制造技术条件
GB 50205-2011 钢结构工程施工质量验收规范
GBT 13922-2011 水处理设备性能试验
GB/T 9174-2008 一般货物运输包装通用技术条件
石英砂按CJ/43-1999《水处理用天然石英砂滤料》标准。

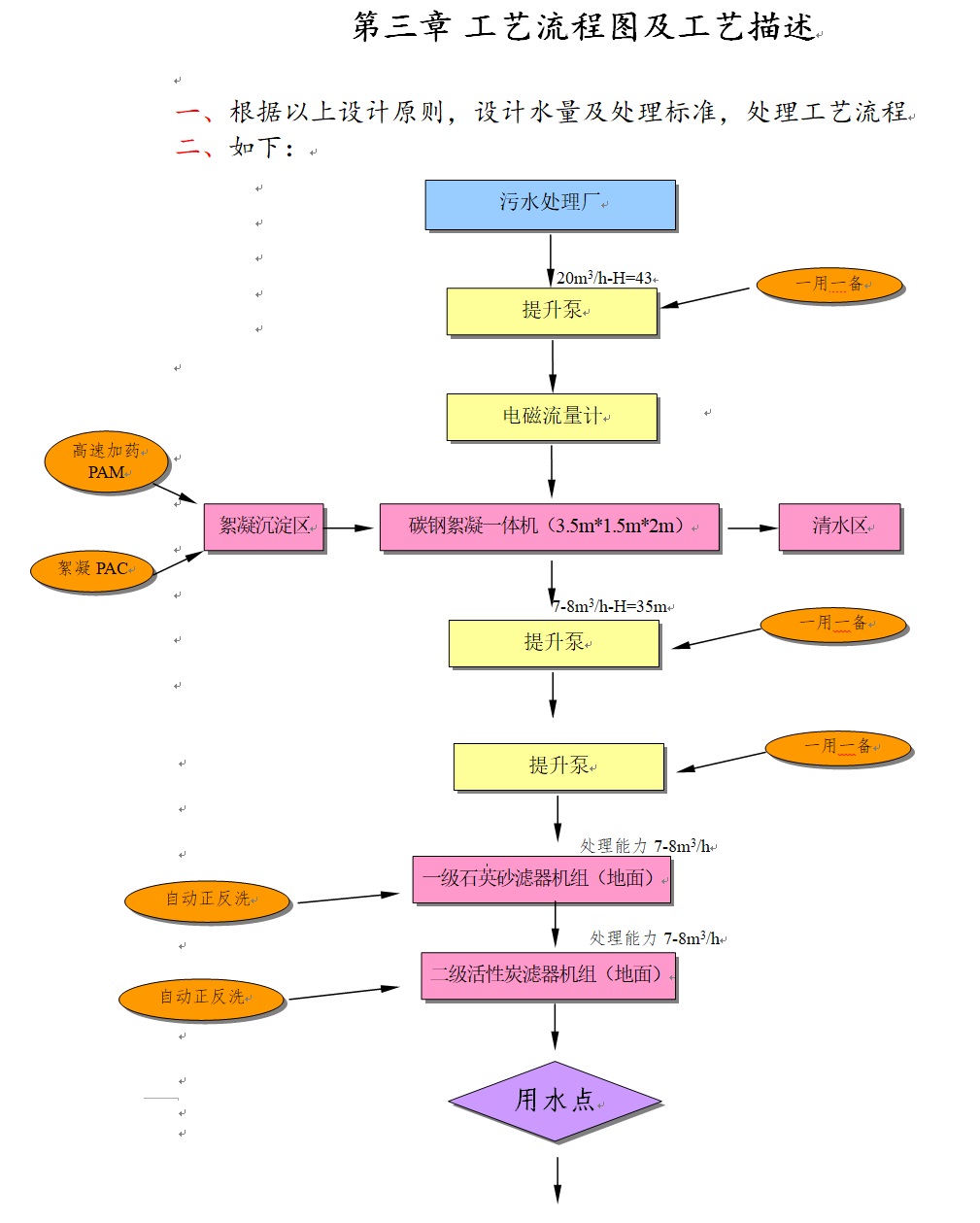

第三章 工艺流程图及工艺描述
一、根据以上设计原则，设计水量及处理标准，处理工艺流程
四、 工艺技术及设备描述
第一：先用提升泵把来水输送到一体化加药絮凝池里面，中途加电磁流量计。第二：经过一体化絮凝沉淀处理以后的水流入滤池中进行沉淀处理，处理以后的水流入清水区，然后在对清水区里面的水进行石英砂过滤，活性炭过滤吸附，从而可以有效的达到用水标准。
1、一体化絮凝沉淀一体机采用全自动智能化，主要将污水处理厂来水进行絮凝混凝沉淀处理，对有机物无机物进行沉淀絮凝处理。
2、石英砂过滤器是利用天然海砂或石英砂作为过滤介质，在一定的压力下，把浊度较高的水通过一定厚度的滤层过滤，有效的截留去除水中的悬浮物、有机物、胶质颗粒、微生物等，最终达到降低水浊度、净化水质效果的一种高效过滤设备。
3、活性炭过滤器采用果壳活性炭，碘值高，吸附好。
活性炭的吸附原理是：在其颗粒表面形成一层平衡的表面浓度，再把有机物质杂质吸附到活性炭颗粒内，使用初期的吸附效果很高。
4、本次系统采用内源反洗，即装置不设外部冲洗水源，不设空气辅助反洗，利用系统水压和滤后水进行正洗反洗工作。反洗时，过滤系统逐台进行反洗，当其中一台进行反洗时，其他几台仍处于过滤状态，达到连续过滤，连续供水的目的。
考虑到设备反洗过程中会跑料，过滤器增加ABS滤帽装置，可有效防止反洗过程中跑砂。
控制系统：
系统电源AC220V单相两线/50HZ功率500W
控制形式：时间周期自动控制，手动强制两种。
时间周期：默认反洗周期为10小时，用户可以根据系统工艺要求进行调整。
手动强制：可以对系统进行循环反洗，也可以对具体某一个阀进行控制反洗，不影响其他阀的工作使用。
注意：用户可以选择系统需要时间设定反洗。
默认控制电动阀电压为DC24V；
五、供货设备配置表
供货范围为设备单排的进出水口第一片法兰端面，内含过滤器及其附属设备，包括过滤器、配套仪表、滤料、阀门、过滤器控制柜、进出口配对法兰、螺栓、螺母、垫片等。卖方应确保供货范围完整，以能满足用户安装、运行要求为原则，若在安装、调试、运行中发现缺项(属供货方供货范围)由供货方补足。
型号：GQSCL-工泉系列 一体化絮凝沉淀机单套设备供货如下：
|
序号 |
名称 |
规格型号 |
数量 |
品牌 |
备注 |
|
1. |
提升泵 |
一备一用 流量20，扬程43 |
2 |
南方 |
0.75KW |
|
2. |
流量计 |
GQLLJ-80 |
1 |
工泉 |
|
|
3. |
絮凝一体化 |
GQ-3500*1500*2000 |
1 |
工泉 |
|
|
4. |
进出口配套管件 |
Q235碳钢 |
1 |
工泉 |
便于污泥泵进水 |
|
5. |
全自动液位浮球 |
|
2 |
|
配套提升泵使用 一备一用控制进水停启泵 |
|
6. |
PAC加药装置 |
PE材质，300L |
1 |
|
|
|
7. |
PAC搅拌装置 |
0.55KW，带搅拌叶轮 |
1 |
|
|
|
8. |
PAC管道离心泵 |
0.3m³/H |
1 |
|
|
|
9. |
PAC絮凝反应池 |
停留时间15分钟 |
1 |
|
|
|
10. |
高速PAM加药装置 |
PE材质，300L |
1 |
|
|
|
11. |
高速PAM搅拌装置 |
0.55kw，带搅拌叶轮 |
1 |
|
|
|
12. |
高速PAM计量泵 |
0.3m³/H |
1 |
|
|
|
13. |
PAM絮凝反应池 |
1.5立方停留15分钟 |
1 |
|
|
|
14. |
PAM絮凝反应搅拌机 |
0.55kw，搅拌叶轮 |
1 |
|
|
|
15. |
沉降池 |
Q235碳钢防腐 |
2 |
|
|
|
16. |
排污系统锥形体 |
Q235碳钢防腐 |
2 |
|
|
|
17. |
紧固件 |
卡箍、法兰、螺栓等 |
配套 |
|
|
|
18. |
布水挡板 |
Q235碳钢 |
3 |
|
|
|
|
溢流潭 |
Q235碳钢 |
4 |
|
|
|
19. |
溢流槽 |
Q235碳钢 |
4 |
|
|
|
|
集泥沙漏洞 |
Q235碳钢 |
2 |
|
|
|
|
排泥口管道 |
|
1 |
|
|
|
|
出水口配套法兰 |
碳钢 |
配套 |
|
|
|
|
弯头管件 |
碳钢 |
配套 |
|
|
|
|
黄色警示巡视扶梯 |
黄色 |
1 |
|
|
|
|
全自动控制箱 |
自动 |
1 |
|
|
|
|
外观 |
喷涂蓝色 |
1 |
工泉 |
|
工泉系列 GQSYS-1000石英砂过滤器清单如下
|
序号 |
名 称 |
规格参数 |
备 注 |
|
1 |
石英砂过滤器 |
GQSYS-DN1000*H2600 |
工泉 |
|
|
过滤器本体 |
直径1000mm，高度2600mm |
工泉 |
|
|
精致纯白石英砂 |
2-4， |
|
|
|
上布水器 |
一套 |
|
|
|
下多孔板ASB滤水布水器 |
一套 |
|
|
|
电动蝶阀 |
5台 |
|
|
|
正反洗面管 |
1套 |
|
|
|
人孔 |
1 |
|
|
|
检修口 |
1 |
|
|
|
卸料口 |
1 |
|
|
|
装料口 |
1 |
|
|
|
视镜 |
1 |
|
|
|
支腿 |
三只 |
|
|
|
盲板 |
成套 |
|
|
|
紧固件 |
成套 |
|
|
|
配套法兰 |
成套 |
|
|
|
配套管件弯头三通 |
成套 |
|
|
|
全自动控制柜 |
1 |
|
|
|
超声波液位计 |
2 |
|
|
|
电磁流量计 |
1 |
|
|
|
压力表 |
2 |
|
|
|
提升泵 |
2 |
|
|
|
彩钢板房 |
2m*3m |
|
|
|
单台处理量 m³/h |
7-8m³/H |
|
|
|
单罐直径 mm |
1000mm |
|
|
|
工作压力 MPa |
0.2~ 0.4MPa |
|
|
|
过滤速度 m/h |
13 |
|
|
|
反冲洗强度 L/(s·m²) |
8~10 |
|
|
|
单罐反洗历时 s |
120/次 |
可调 |
|
|
期终水头损失 m |
≤8 |
|
|
|
反洗方式 |
全自动 |
|
|
|
反洗间隔时间 h |
8~24 |
可调 |
|
|
控制方式 |
手动和定时自动控制 |
|
|
|
滤料 |
天然海砂-石英砂 |
|
|
|
滤料型式 |
单层滤料 |
|
|
|
滤料粒径 min./max. mm |
过滤层 ： 1.2 |
|
|
|
|||
|
|
滤料厚度 mm |
过滤层：1200 |
|
|
|
砂滤器管道材质 |
碳钢防腐 |
|
|
|
砂滤器总体尺寸 mm |
Φ1000×2600 |
|
|
|
进水总管直径 mm |
DN65 |
单组 |
|
|
出水总管直径 mm |
DN65 |
单组 |
|
|
排污管管径 mm |
DN65 |
单组 |
|
|
阀门规格 mm |
5 |
电动阀 |
|
|
控制阀型式 |
电动阀门 |
通气/通水 |
|
|
配管法兰标准 |
GB/T 9119 |
|
|
|
除锈及内外防腐 |
钢制容器防腐标准 |
|
|
|
安装方式 |
立式 |
|
|
|
砂滤器使用寿命 年 |
20 |
|
|
|
供电方式 |
220V/50HZ/1P+N |
|
|
|
设备材质
|
碳钢Q235 |
|
|
|
密 封 圈： |
丁腈橡胶 |
|
|
|
布 水 器： |
碳钢防腐 |
|
|
|
集 水 器： |
工程塑料 |
ABS滤帽 |
|
|
管 道： |
碳钢 |
|
|
|
滤 料： |
天然海砂石英砂 |
|
|
|
滤 灌： |
碳钢防腐 |
|
|
|
系统运行重量 t |
5 |
|
工泉系列GQHXT-1000 活性炭过滤器清单如下
|
序号 |
名 称 |
规格参数 |
备 注 |
|
1 |
活性炭过滤器 |
GQSYS-DN1000*H2600 |
工泉 |
|
|
过滤器本体 |
直径1000mm，高度2600mm |
工泉 |
|
|
精致果壳活性炭 |
2-4，成套 |
|
|
|
上布水器 |
一套 |
|
|
|
下多孔板ASB滤水布水器 |
一套 |
|
|
|
电动蝶阀 |
5台 |
|
|
|
正反洗面管 |
1套 |
|
|
|
人孔 |
1 |
|
|
|
检修口 |
1 |
|
|
|
卸料口 |
1 |
|
|
|
装料口 |
1 |
|
|
|
视镜 |
1 |
|
|
|
支腿 |
三只 |
|
|
|
盲板 |
成套 |
|
|
|
紧固件 |
成套 |
|
|
|
配套法兰 |
成套 |
|
|
|
配套管件弯头三通 |
成套 |
|
|
|
全自动控制柜 |
1 |
|
|
|
超声波液位计 |
2 |
|
|
|
电磁流量计 |
1 |
|
|
|
压力表 |
2 |
|
|
|
提升泵 |
2 |
|
|
|
彩钢板房 |
2m*3m |
|
|
|
单台处理量 m³/h |
7-8m³/H |
|
|
|
单罐直径 mm |
1000mm |
|
|
|
工作压力 MPa |
0.2~ 0.4MPa |
|
|
|
过滤速度 m/h |
13 |
|
|
|
反冲洗强度 L/(s·m²) |
8~10 |
|
|
|
单罐反洗历时 s |
120/次 |
可调 |
|
|
期终水头损失 m |
≤8 |
|
|
|
反洗方式 |
全自动 |
|
|
|
反洗间隔时间 h |
8~24 |
可调 |
|
|
控制方式 |
手动和定时自动控制 |
|
|
|
滤料 |
果壳活性炭 |
|
|
|
滤料型式 |
单层滤料 |
|
|
|
滤料粒径 min./max. mm |
过滤层 ： 1.2 |
|
|
|
|||
|
|
滤料厚度 mm |
过滤层：1200 |
|
|
|
碳滤器管道材质 |
碳钢防腐 |
|
|
|
碳滤器总体尺寸 mm |
Φ1000×2600 |
|
|
|
进水总管直径 mm |
DN65 |
单组 |
|
|
出水总管直径 mm |
DN65 |
单组 |
|
|
排污管管径 mm |
DN65 |
单组 |
|
|
阀门规格 mm |
5 |
电动阀 |
|
|
控制阀型式 |
电动阀门 |
通气/通水 |
|
|
配管法兰标准 |
GB/T 9119 |
|
|
|
除锈及内外防腐 |
钢制容器防腐标准 |
|
|
|
安装方式 |
立式 |
|
|
|
砂滤器使用寿命 年 |
20 |
|
|
|
供电方式 |
220V/50HZ/1P+N |
|
|
|
设备材质
|
碳钢Q235 |
|
|
|
密 封 圈： |
丁腈橡胶 |
|
|
|
布 水 器： |
碳钢防腐 |
|
|
|
集 水 器： |
工程塑料 |
ABS滤帽 |
|
|
管 道： |
碳钢 |
|
|
|
滤 料： |
果壳炭 |
|
|
|
滤 灌： |
碳钢防腐 |
|
|
|
系统运行重量 t |
5 |
|
以上含税含运含安装调试价格176650元。
因原材料浮动，报价十日内有效
